공장 자동용접시스템 (Plasma Welding System at Shop)

개발목표

  • 01플라즈마를 이용한 멤브레인 용접기술 개발 및 정립
  • 02멤브레인의 최적 용접조건 결정
  • 03용접절차서 작성
  • 04용접기 운영자 육성 및 관리

용접기술 개발 흐름도

  1. 01용접기 선택
    용접기 개선
  2. 02멤브레인 재료에 대한 용접시험
    용접 변수 변화
    • 용접봉 사용 여부
    • 용접 속도
    • 용접 전류 및 전압
    • root gap
  3. 03용접절차 인증시험
  4. 04최적 용접조건 선택
  5. 05용접절차서 개발
  6. 06자동 용접장치 개발
    용접 이송장치 및 지그 개발

용접절차 인증시험항목

  1. 01육안검사
  2. 02거시조직 및 미세조직 분석
  3. 03액체침투탐상검사
  4. 04인장시험
  5. 05굽힘시험

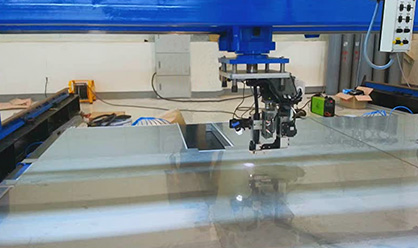

자동용접장치를 이용한
용접시험

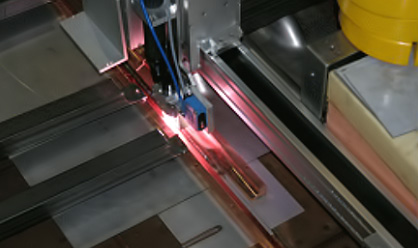

  • 자동용접장치와 임시 지그를 이용한 용접시험

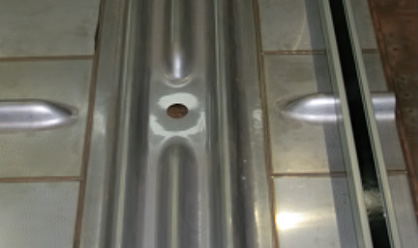

  • 용접시험을 통해 제작된 멤브레인 패널

플라즈마 자동용접기
개발현황

  • 01플라즈마 용접을 이용한 멤브레인 용접기술 개발 및 정립
  • 02멤브레인의 최적 용접조건 결정 및 용접절차서 작성
    • 겹치기용 자동용접장치 개념 설계

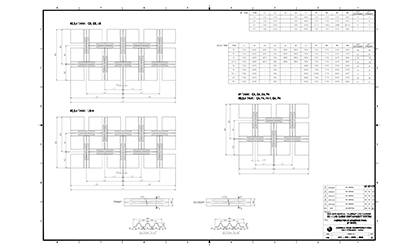

    • 맞대기용 용접 지그 설계

CCS 건조 자동화 기술개발_
자동용접시스템

  • 용접 속도 : 700mm/분 이상

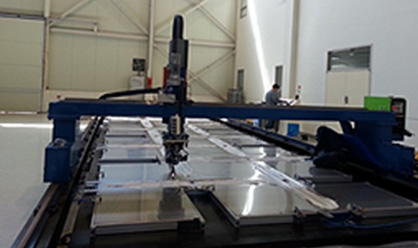

  • 자동용접시스템
